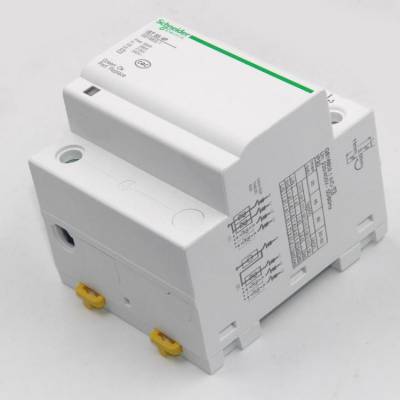

安装方法1、SPD常规安装要求浪涌保护器采用35MM标准导轨安装对于固定式SPD，常规安装应遵循下述步骤：1）确定放电电流路径2）标记在设备终端引起的额外电压降的导线，。3）为避免不必要的感应回路，应标记每一设备的 PE导体，4）设备与SPD之间建立等电位连接。5）要进行多级SPD的能量协调为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。2、SPD接地线径选择数据线：要求大于2.5mm2 ；当长度超过0.5米时要求大于4mm2。YD/T5098-1998。电源线：相线截面积S≤16mm2 时，地线用S ；相线截面积16mm2≤S≤35mm2 时，地线用16mm2 ；相线截面积S≥35mm2时，地线要求S/2 ；GB 50054第2.2.9条浪涌保护器的主要参数1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。2、额定电压Uc：能长久施加在保护器的端，而不引起保护器特性变化和保护元件的电压有效值。3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的冲击电流峰值。4、放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的冲击电流峰值。5、电压保护级别Up：保护器在下列测试中的值：1KV/μs斜率的跳火电压；额定放电电流的残压。6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。10、纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的冲击电流峰值。11、横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的冲击电流峰值。12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。13、峰值放电电流：分两种：额定放电电流Isn和放电电流。14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。作用:雷电放电可能发生在云层之间或云层内部，或云层对地之间；另外许多大容量电气设备的使用带来的内部浪涌，对供电系统（低压供电系统标准：AC 50Hz 220/380V）和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间。大多数闪电电流在10，000至100，000安培的范围之间降落，其持续时间一般小于100微秒。供电系统内部由于大容量设备和变频设备等的使用，带来日益严重的内部浪涌问题。我们将其归结为瞬态过电压（TVS）的影响。任何用电设备都存在供电电源电压的允许范围。有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压（TVS）破坏作用就是这样。特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。
